GH141是是沉淀硬化型鎳基變形高溫合金，在650～950℃范圍內(nèi)，具有高的拉伸和持久蠕變強(qiáng)度和良好的抗氧化性能。
合金介紹
一、GH141鈷基合金概述：
由于合金中鋁、鈦、鉬含量較高，鑄錠開坯比較困難，但變形后的材料具有較好的塑性，在退火狀態(tài)下可以冷成形，也可進(jìn)行焊接，焊接部件熱處理時易產(chǎn)生應(yīng)變時效裂紋。合金的品種有薄板、帶、絲、盤件、環(huán)形件、鍛件、棒材、和精密鑄件等，適合于制造在870℃以下要求有高強(qiáng)度和980℃以下要求抗氧化的航空、航天發(fā)動機(jī)高溫零部件。

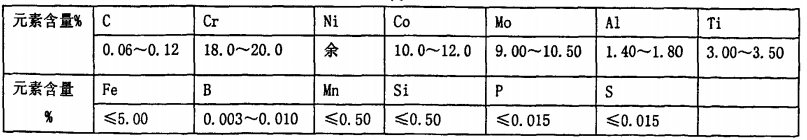

化學(xué)成分如下：
二、GH141鈷基合金工藝性能與要求：
1、GH141成形性能：
(1)、GH141鋼錠鍛造前應(yīng)進(jìn)行高溫均勻化處理，鍛造加熱溫度為1160～1180℃，終鍛溫度不低于1000℃。板坯軋制加熱溫度為1140～1160℃，終軋溫度不低于1060℃。薄板軋制加熱溫度為1140～1160℃，終軋溫度不低于800℃。
2、GH141焊接性能：
(1)、GH141合金可熔焊、擴(kuò)散焊、釬焊、摩擦焊。熔焊既可用電子束焊接，也可用氬弧焊焊接。熔焊縫在熱處理時有產(chǎn)生應(yīng)變時效裂紋傾向，為將這種傾向減到較小，應(yīng)在焊接前固溶緩慢退火，即1080℃，隨后以22℃/min冷卻到650℃；另一辦法是在焊接前進(jìn)行過時效處理，即1080℃，30min，以1.7～4.4℃/min冷卻到980，4h，以1.7～4.4℃/min冷卻到870℃，4h,再以1.7～4.4℃/min冷卻到760℃，16h,空冷[1,16～19]。焊后在消除焊接應(yīng)力和恢復(fù)性能時，應(yīng)快速加熱通過時效硬化溫度區(qū)間，這樣可消除應(yīng)變時效開裂傾向。使用細(xì)晶、低雜質(zhì)含量母材，消除機(jī)械加工硬化，低的焊接線能量也可以降低應(yīng)變時效開裂傾向
(2)、GH141零件熱處理工藝：
a、GH141在較低溫度下工作，要求零件具有高的拉伸強(qiáng)度和疲勞性能時，推薦采用1080℃，空冷+760℃，16h，空冷。
b、GH141對在高溫下工作，又要求材料具有高的熱強(qiáng)性時，適宜的熱處理規(guī)范為1180℃，空冷+900℃，4h，空冷。
c、GH141對要求焊接的環(huán)形件等零部件，推薦采用1120℃，30min，空冷+900℃，4h，空冷。
品種規(guī)格
三、GH141品種規(guī)格與供應(yīng)狀態(tài)：
1、品種分類：上海寶嶼特種合金可生產(chǎn)各種規(guī)格的GH141無縫管、鋼板、GH141圓鋼、GH141鍛件、GH141法蘭、GH141圓環(huán)、GH141焊管、GH141鋼帶、GH141絲材及GH141配套焊材。
2、交貨狀態(tài)：無縫管：固溶+酸白，長度可定尺；板材：固溶、酸洗、切邊；焊管：固溶酸白+RT%探傷，鍛件：退火+車光；棒材以鍛軋狀態(tài)、表面磨光或車光；帶材經(jīng)冷軋、固溶軟態(tài)、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細(xì)磨光狀態(tài)交貨。
