4J29(Kovar執行標準:YB/T5231-2005):
用途:在一定的范圍內具有與硬玻璃相近的線熱膨脹系數,在電真空工業中可以與硬玻璃進行匹配封接。
4J33、4J34(執行標準:YB/T5231-2005):
通途:在-60-600℃范圍內具有與95%Al2O3陶瓷相近的線熱膨脹系數,主要與95%Al2O3等陶瓷進行匹配封接。
4J36(Invar執行標準:YB/T5241—2005):
用途:在20-100℃范圍內具有低的線熱膨脹系數,主要用在要求尺寸穩定的各種儀器、儀表零件、熱雙金屬被動層、諧振腔。
4J42、4J50(執行標準:YB/T5235-2005):
用途:在一定的范圍內具有一定的膨脹系數,在電真空工業中和軟玻璃或相應陶瓷進行匹配封接。
牌號 | C | S | P | Mn | Si | Ni | Cr | Al | Co | Cu | Mo | Fe |
4J29 | ≤0.03 | ≤0.02 | ≤0.02 | ≤0.5 | ≤0.3 | 28.5-29.5 | ≤0.2 | - | 16.8-17.8 | ≤0.2 | ≤0.2 | 余量 |
4J33 | ≤0.05 | ≤0.02 | ≤0.02 | ≤0.5 | ≤0.3 | 32.1-33.6 | - | - | 14-15.2 | - | - | 余量 |
4J36 | ≤0.05 | ≤0.02 | ≤0.02 | 0.2-0.6 | ≤0.3 | 35-37 | - | - | - | - | - | 余量 |
4J42 | ≤0.05 | ≤0.02 | ≤0.02 | ≤0.8 | ≤0.3 | 41.0-42.5 | - | ≤0.1 | ≤1 | - | - | 余量 |
4J50 | ≤0.05 | ≤0.02 | ≤0.02 | ≤0.8 | ≤0.3 | 49.5-50.5 | - | ≤0.1 | - | - | - | 余量 |
2.軟磁合金
1J50(執行標準GBn198-1988):主要用于在中等磁場中工作的各種變壓器,繼電器,電磁離合器鐵芯。
化學成分:
牌號 | C | Si | Mn | S | P | Ni | Mo | Cu | Fe | Co | V |
1J50 | ≤0.03 | 0.15-0.3 | 0.3-0.6 | ≤0.02 | ≤0.02 | 49-50.5 | - | ≤0.2 | 余量 | - | - |

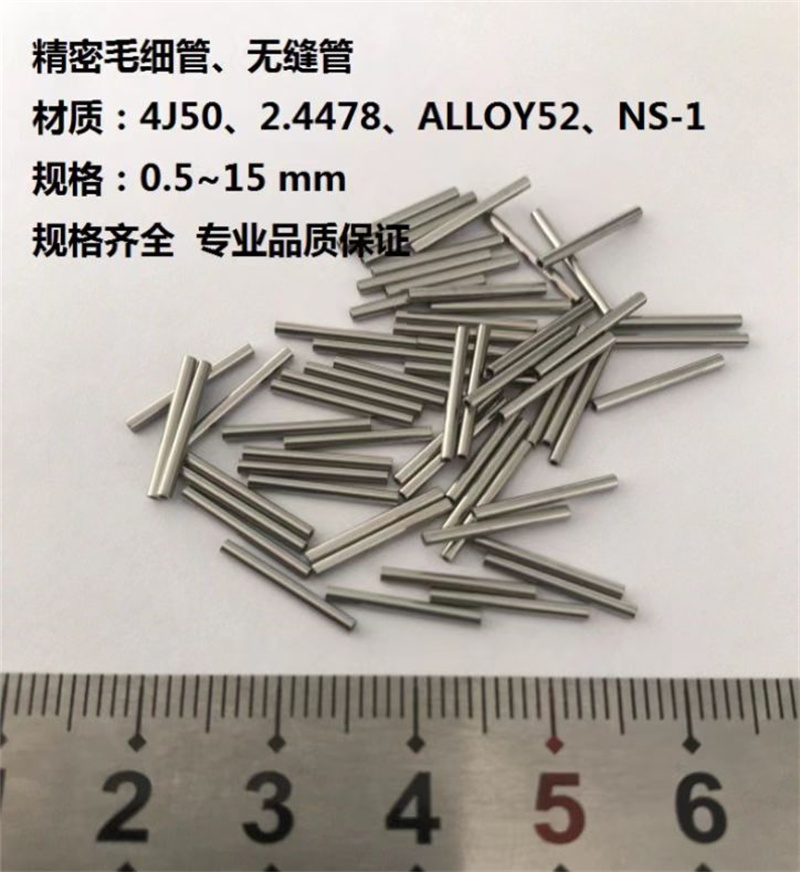

目前能制造的毛細管尺寸規格范圍如下:
外徑Φ0.2~Φ8mm
壁厚T0.015~0.5mm
較高精度:
外徑Φ±0.003mm
壁厚T±0.005mm
長度L±0.05mm。
外 觀:在顯微鏡下觀察,管子內外表面呈現出均勻的金屬光澤,無氧化、氫化變色、劃傷、變形、毛刺等。
