鐵鎳合金一種在弱磁場(chǎng)中具有高磁導(dǎo)率和低矯頑力的低頻軟磁材料。早期鐵鎳合金用于電話通信，其后采用一種熱處理工藝和真空冶煉的方法使合金特性得到較大的提高。含Ni78%的鐵鎳合金在弱磁場(chǎng)中的磁導(dǎo)率比硅鋼高約10～20倍，普遍用于靈敏繼電器、磁屏蔽、電話和無線電變壓器、精密的交流和直流儀表、電流互感器（見互感器）中。在鐵鎳合金中加入鉬、錳、鈷、銅、鉻等元素，可得具有更大初始磁導(dǎo)率μi和較大磁導(dǎo)率μm的三元、四元鐵鎳合金1J79(4)70%～81%Ni-Fe合金。
1J79坡莫合金該成分范圍的坡莫合金具有較高的磁導(dǎo)率。雖然二元的鎳鐵合金中K1和不可λ能同時(shí)降為零，但在此成分范圍內(nèi)加入適量的合金化元素如鉬、鉻、銅等，再通過控制熱處理的冷卻速度，便可以使K1和λ同時(shí)趨近于零，從而獲得很高的磁導(dǎo)率和很低的矯頑力。一般這種合金的μi可達(dá)40～60mH/m。1947年美國(guó)波佐思(R.M.Bozorth)等人用較純的原材料，經(jīng)真空熔煉并在純凈的氫氣中于1200～1300℃高溫退火，獲得了μi和μm極高的Ni79Mo5合金，稱超坡莫合金。其μi可達(dá)150mH/m以上，μm可達(dá)1130mH/m。20世紀(jì)60年代末，日本的增本量等在78%Ni-Fe合金中加入鈮、鉭，以后又加入第四和第五種元素如鉬、鉻、鈦、鋁、錳等，獲得了高硬度高磁導(dǎo)率的坡莫合金，其硬度Hv>200，稱為硬坡莫合金。這類合金適用于做變壓器、扼流圈、磁頭、磁屏蔽等。此外，該類合金通過形成立方織構(gòu)，其回線還可呈矩形;同時(shí)控制該合金的有序度，使K1≥O，則顯示出良好的動(dòng)態(tài)特性，它很適合于做磁調(diào)制器等。添加2%的80%～82%Ni-Fe合金粉末制作的壓粉鐵心，具有高的電阻和良好的穩(wěn)定性，可在300Hz的頻率下使用。

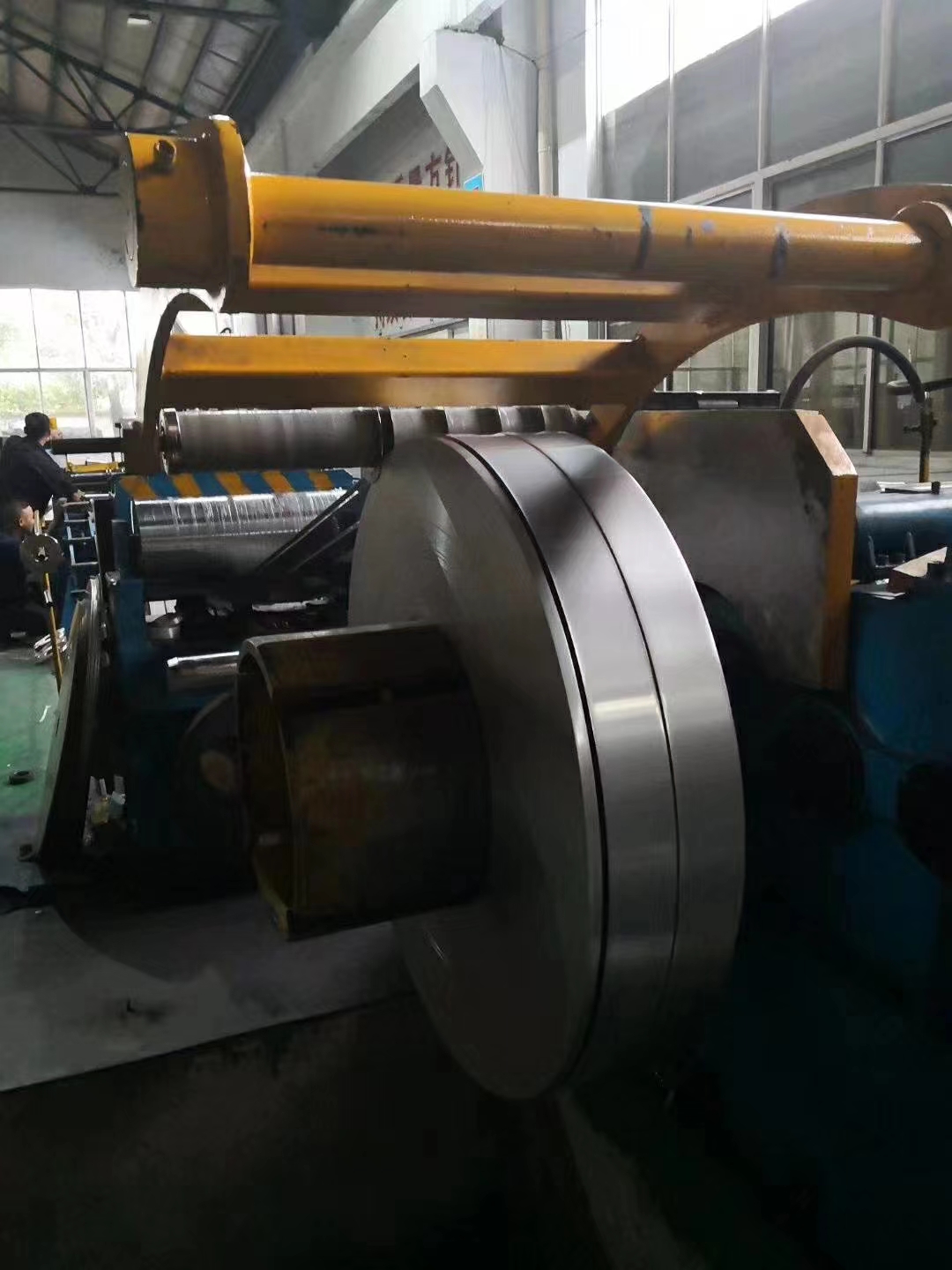

1J79軟磁合金在外磁場(chǎng)作用下容易磁化，去除磁場(chǎng)后磁感應(yīng)強(qiáng)度又基本消失的磁性合金。其磁滯回線面積小而窄，矯頑力一般低于800A/m，電阻率高，渦流損耗小，導(dǎo)磁率高，飽和磁感高。一般都加工成板材和帶材。熔融法制備。主要用作電器、電信工業(yè)中的各種鐵芯元件（如變壓器鐵芯、繼電器鐵芯、扼流圈等）。
鐵鎳軟磁合金的牌號(hào)和化學(xué)成分
類別 | 牌號(hào) | 化學(xué)成分(質(zhì)量分?jǐn)?shù))(％) | ||||||||||
C≤ | P≤ | S≤ | Mn | Si | Ni | Cr | C0 | Mo | Cu≤ | Fe | ||
高初磁導(dǎo)率軟 磁合金 | 1J79 | 0.03 | 0.02 | 0.02 | 0.60～ 1.10 | 0.30～ 0.50 | 78.5～ 80.0 | --- | --- | 3.8～ 4.1 | 0.2 | 余量 |
鐵鎳軟磁合金的力學(xué)性能
牌號(hào) | 電阻率 ／(μΩ ·m) | 密度 ／(g／ cm3) | 居里點(diǎn) ／℃ | 飽和磁 致伸縮 系數(shù)(× 10一2) | 布氏硬 度HBs | 抗拉強(qiáng)度 ／MPa | 屈服強(qiáng) 度／MPa | 伸長(zhǎng)率 (％) | ||||
冷硬態(tài) | 軟態(tài) | 冷硬態(tài) | 軟態(tài) | 冷硬態(tài) | 軟態(tài) | 冷硬態(tài) | 軟態(tài) | |||||
lJ79 | O．55 | 8.6 | 450 | 2 | 210 | 120 | 1030 | 560 | 980 | 150 | 3 | 50 |
鐵鎳軟磁合金的平均膨脹系數(shù)
牌 號(hào) | 在下列溫度范圍內(nèi)的線脹系數(shù)／(×10-6/ ℃) | ||||||||
20～100℃ | 20～ 200℃ | 20～ 300℃ | 20～400℃ | 20～ 500℃ | 20～ 600℃ | 20～ 700℃ | 20～ 800℃ | 20～ 900℃ | |
lJ79 | 10.3～ 10.8 | 10.9～ 11.2 | 11.4～ 12.9 | 11.9～ 12.5 | 12.3～ 13.2 | 12.7～ 13.4 | 13.1～ 13.6 | 13.4～ 13.6 | 13.2～ 13.7 |
